ZDY-1200S矿用全液压坑道钻机

标签: ZDY坑道钻机 坑道钻机新品研发 时间:2015-12-07
ZDY-1200S矿用全液压坑道钻机

山东中煤坑道钻机厂研发生产了一款坑道钻机,这款产品结合了其他型号钻机的特点,融入最新技术,让消费者使用效果更好。下面就让小编带您了解一下我公司的这款新产品。

ZDY-1200S矿用全液压坑道钻机介绍

ZDY-1200S矿用全液压坑道钻机主要用于煤矿井下钻进瓦斯抽(排)放孔、亦可用于煤矿井下钻进松软突出煤层瓦斯抽(排)放孔、注浆灭火孔、煤层注水孔、防突卸压孔、地质勘探孔及其它工程孔。适用于岩石坚固性系数f≤10的各种煤层、岩层。要求巷道或钻场断面≥6.5m2,高度≥2.5m,宽度≥2.8m。钻机可在基本参数表中规定的方位角和倾角范围内任意钻孔。

ZDY-1200S矿用全液压坑道钻机结构特征

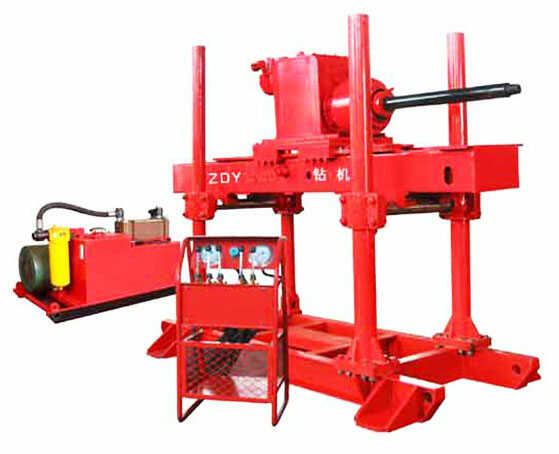

ZDY-1200S矿用全液压坑道钻机主要由泵站、动力头、机架、立柱框架、操作台和钻具等部分组成。钻机泵站和动力头由不同管径的高压管连接,接头全部采用快速联接头,安装撤卸搬运方便。泵站是通过防爆电机驱动油泵转动,将电能转换成旋转油路和推进油路的液压能(压力油),再通过操纵台上的阀组将压力油输送到液压执行机构,从而实现钻机的各种功能。

ZDY-1200S矿用全液压坑道钻机技术参数

序号 项目 ZDY-1200S
1 钻进深度m 200
2 终孔直径 mm 75
3    钻杆直径mm 42/50
4 最大转矩 N·m 1200
5 回转转速



MMMr/min

80-280
6 给进力 kN 36
7 起拔力  kN 52
8 钻孔倾角 (o) -90~+90
9 电动机功率 kW 22
10 工作介质 上稠40#液压油
11 主机外形尺寸mm 1850*710*1460
12 主机整机质量 kg 750
13 整机重量kg 1360
