ZDY-LS系列煤矿用全液压履带式坑道钻机

发布时间:2021-07-31     标签:

ZDY-LS系列煤矿用全液压履带式坑道钻机

液压履带式坑道钻机

产品图片
ZDY-LS系列煤矿用全液压履带式坑道钻机
产品信息
ZDY-LS系列煤矿用全液压履带式坑道钻机
ZDY-LS系列煤矿用全液压履带式坑道钻机适用于碎软煤层瓦斯抽采钻孔。主要用于本煤层多层瓦斯抽采孔、穿层孔、探放水孔以及其他用途孔的施工。倾角、方位角、开孔高度调节范围大,自动化程度高;集成孔口防喷装置,可防止煤与瓦斯喷出,并具有集尘、降尘作用;可满足1.5m钻杆中间加杆,提高加杆效率;内嵌自动防动力头下滑模块,提高施工的安全性
ZDY-LS系列煤矿用全液压履带式坑道钻机特点
1 、安全性-------以压缩空气为动力源,使用安全,便捷。
2、功率大、体积小------可以在狭窄的巷道内行走自如便于移动,降低了工人劳动强度。
3 、配有水平和竖直两个会转装置-----从而实现不同高度、不同角度的打孔作业。
4、大推进力-钻机推进机构使用独立的马达驱动,配合涡轮传动提高工作效率。
ZDY-750LS ZDY-1250LS ZDY-2300LS
钻孔深度(m) 150 200 300
钻杆直径(m) 42、50 50 63.5
钻孔倾角(°) 水平方向360、垂直方向360
输出转速(r/min) 105/300 80/170 70/160
输出转矩(N.m) 750/280 1250/600 2300/1000
给进力(kN) 40 60 110
起拔力(kN) 30 45 80
正常给进速度(m/min) 0-1.5 0-1.5 0-1.5
给进行程(mm) 850/650 850/650 850/650
电机功率(kw) 18.5 22 37
主机外形尺寸(mm) 2900*950*1600 2900*950*1600 2900*950*1600
整机重量(kg) 约3800 约4200 约4600
行走速度(m/min) 18 18 18
爬坡能力(°) 20 20 20
横向水平施工高度(°) 1.4-1.9 1.43-1.95 1.49-2.01
纵向水平施工高度(°) 0.81-1.33 0.81-1.33 0.81-1.34
工作段面不低于(宽m*高m) 2.5*3 2.5*3 2.5*3
ZDY-1200LS ZDY-1900LS ZDY-3200LS
钻孔深度(m) 200 300 350
钻杆直径(m) 50、63.5 63.5、73 63.5、73
钻孔倾角(°) 水平方向360、垂直方向360
输出转速(r/min) 80/210 90/250 90/250
输出转矩(N.m) 1200/340 1900/680 3200/1150
给进力(kN) 40 80 80
起拔力(kN) 60 110 110
正常给进速度(m/min) 0-1.5 0-1.5 0-1.5
给进行程(mm) 850/650 850/650 850/650
电机功率(kw) 22 37
主机外形尺寸(mm) 2900*950*1600 2900*950*1600 2900*950*1600
整机重量(kg) 约4200 约4600 约4800
行走速度(m/min) 18 18 18
爬坡能力(°) 20 20 20
横向水平施工高度(°) 1.43-1.95 1.49-2.01 1.51-2.03
纵向水平施工高度(°) 0.81-1.33 0.81-1.34 0.81-1.35

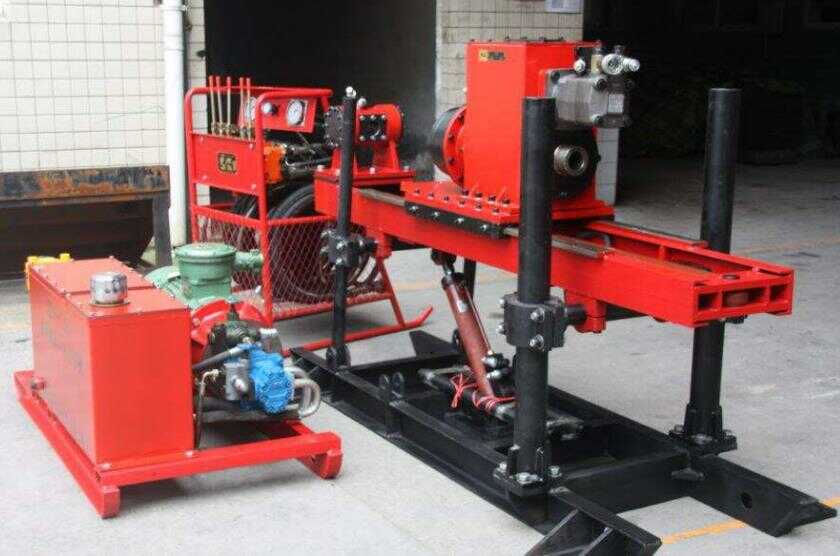

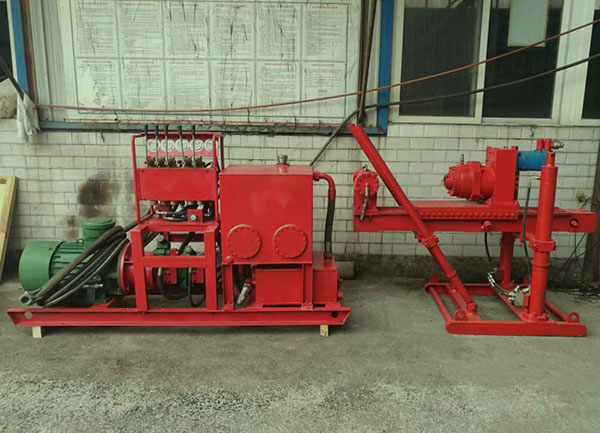

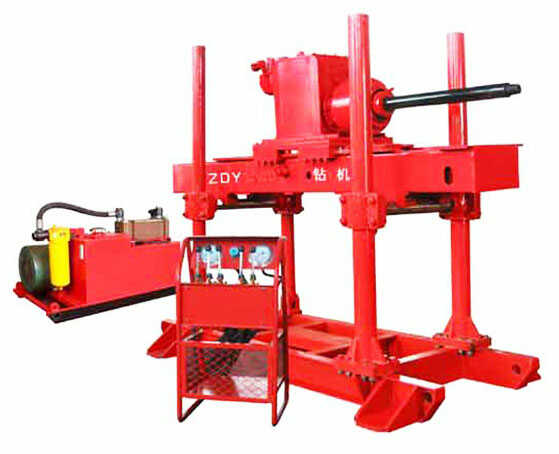

产品图片
