ZDY系列煤矿用全液压坑道钻机主要用于煤矿井下钻进瓦斯抽（排）放孔、注浆灭火孔、煤层注水孔、防突卸压孔、地质勘探孔及其它工程孔。适用于岩石坚固性系数ｆ≤10的各种煤层、岩层。钻机可在基本参数表中规定的方位角和倾角范围任意钻孔。

ZDY系列煤矿用全液压坑道钻机结构特征

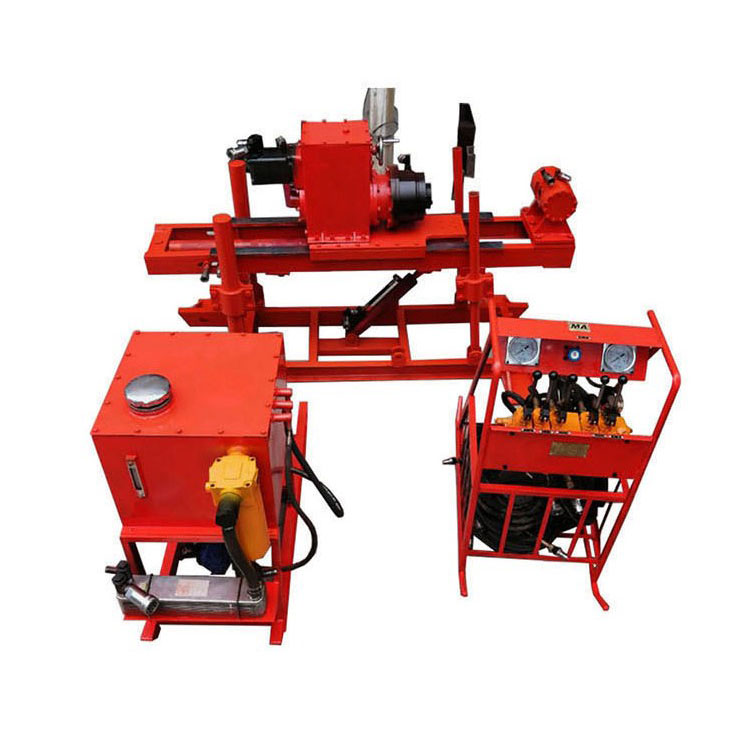

ZDY系列煤矿用全液压坑道钻机主要由泵站、动力头、机架、立柱框架、操作台和钻具等部分组成。钻机泵站和动力头由不同管径的高压管连接，接头全部采用快速联接头，安装撤卸搬运方便。泵站是通过防爆电机驱动油泵转动，将电能转换成旋转油路和推进油路的液压能（压力油），再通过操纵台上的阀组将压力油输送到液压执行机构，从而实现钻机的各种功能。

ZDY系列煤矿用全液压坑道钻机技术参数

ZDY-1200S ZDY-1900S ZDY-3200S ZDY-4000S

钻孔深度(m) 200 300 350 400

钻杆直径(m) 50、63.5 63.5、73 63.5、73 63.7、73

钻孔倾角(°) ±90

输出转速(r/min) 80/210 90/250 90/250 85/210

输出转矩(N.m) 1200/340 1900/680 3200/1150 4000/1620

给进力(kN) 40 80 80

起拔力(kN) 60 110 110 110

正常给进速度(m/min) 0-1.5 0-1.5 0-1.5 0-1.5

给进行程(mm) 850/650 850/650 850/650 850/650

电机功率(kw) 22 37 45 55

主机外形尺寸(mm) 1850*910*1460 2000*1080*1560 2000*1080*1478 2000*1080*1478

整机重量(kg) 1732 2040 2350 2400

ZDY-650 ZDY-750 ZDY-1250 ZDY-2300

钻孔深度(m) 150 150 200 300

钻杆直径(m) 42 42、50 50 63.5

钻孔倾角(°) 士90

输出转速(r/min) 120 105/300

80/170 70/160

输出转矩(N.m) 650 750/280 1250/600 2300/1000

给进力(kN) 50 40 60 110

起拔力(kN) 30 30 45 80

正常给进速度(m/min) 0-1.5 0-1.5 0-1.5 0-1.5

给进行程(mm) 850/650 850/650 850/650 850/650

电机功率(kw) 15 18.5 22 37

主机外形尺寸(mm) 2107*880*1000 2100*700*1000 2265*1080*1380 2276*1180*1478

整机重量(kg) 860 1100 1600

ZDY-650 ZDY-750 ZDY-1250 ZDY-2300 ZDY-3200 ZDY-4000

钻孔深度(m) 150 150 200 300 350 400

钻杆直径(m) 42 42、50 50 63.5 63.5、73 63.7、73

钻孔倾角(°) 水平方向360、垂直方向360

输出转速(r/min) 120 105/300 80/170 70/160 90/250 85/210

输出转矩(N.m) 650 750/280 1250/600 2300/1000 3200/1150 4000/1620

给进力(kN) 50 40 60 110 80 80

起拔力(kN) 30 30 45 80 110 110

正常给进速度(m/min) 0-1.5 0-1.5 0-1.5 0-1.5 0-1.5 0-1.5

给进行程(mm) 850/650 850/650 850/650 850/650 850/650 850/650

电机功率(kw) 15 18.5 22 37 45 55

主机外形尺寸(mm) 2107*1000*2000 2100*1000*2000 2265*1000*2000 2276*1000*2000 2000*1000*2000 2000*1000*2000

整机重量(kg) 860 1100 1600 2230 2350 2400
